中控室是工程指揮中心等場所的核心區域，其設計標準對于確保系統的穩定運行和高效管理至關重要。以下是中控室的設計標準：

一、空間布局

1、面積要求：

• 中控室的面積應根據所控制的系統規模、設備數量和操作人員數量來確定。一般來說，大型中控室面積應不少于 50 平方米，中型中控室面積在 30 - 50 平方米之間，小型中控室面積可在 20 - 30 平方米左右。
• 要確保有足夠的空間放置控制臺、顯示屏、服務器機柜等設備，同時還要留出人員操作和活動的空間。

2、布局合理性：

• 中創美控制臺應位于中控室的中心位置，以便操作人員能夠方便地觀察到各個顯示屏和控制設備。
• 顯示屏應根據需要進行合理布局，可以采用壁掛式、支架式或拼接屏等方式，確保操作人員能夠清晰地看到所需的信息。
• 服務器機柜、UPS 電源等設備應放置在專門的設備區，與操作人員區域分開，以減少噪音和電磁干擾。

3、通道設置：

• 中控室應設置足夠寬的通道，以便人員和設備的進出。通道寬度一般不應小于 1.2 米。
• 通道應保持暢通，不得堆放雜物或設置障礙物。

二、環境要求

1、溫度和濕度：

• 中控室應保持適宜的溫度和濕度，以確保設備的正常運行。一般來說，溫度應控制在 18 - 25℃之間，相對濕度應控制在 40% - 60% 之間。
• 可以采用空調系統、加濕器和除濕器等設備來調節中控室的溫度和濕度。

2、空氣質量：

• 中控室應保持良好的空氣質量，以保證操作人員的健康和舒適。可以采用通風系統、空氣凈化器等設備來凈化空氣。
• 通風系統應保證中控室有足夠的新鮮空氣供應，同時還要排出室內的污濁空氣。

3、噪音控制：

• 中控室應盡量減少噪音干擾，以保證操作人員能夠集中精力工作。噪音水平應控制在 50 分貝以下。
• 可以采用隔音材料、吸音板等設備來降低噪音。

4、照明要求：

• 中控室應提供充足的照明，以確保操作人員能夠清晰地看到顯示屏和控制設備。照明強度應在 300 - 500 勒克斯之間。
• 照明應均勻分布，避免出現陰影和眩光。可以采用 LED 燈具、吊燈等方式進行照明。

三、電氣要求

1、電源供應：

• 中控室應配備可靠的電源供應系統，以確保設備的不間斷運行。可以采用 UPS 電源、備用發電機等設備來保證電源的穩定性。
• 電源插座應根據設備需求進行合理布局，數量應足夠，并且要符合安全標準。

2、接地系統：

• 中控室應建立良好的接地系統，以確保設備的安全運行和操作人員的人身安全。接地電阻應小于 4 歐姆。
• 接地系統應包括工作接地、保護接地和防雷接地等。

3、電纜敷設：

• 中控室內的電纜應采用橋架、線槽等方式進行敷設，以保持整潔和美觀。電纜應分類敷設，避免相互干擾。
• 電纜的敷設應符合相關的電氣規范和標準，確保安全可靠。

四、消防要求

1、滅火設備：

• 中控室應配備必要的滅火設備，如滅火器、滅火系統等。滅火器應選擇適合電氣設備滅火的類型，如二氧化碳滅火器、干粉滅火器等。
• 滅火系統可以采用自動噴水滅火系統、氣體滅火系統等，根據中控室的實際情況進行選擇。

2、火災報警系統：

• 中控室應安裝火災報警系統，以便及時發現火災并采取相應的措施。火災報警系統應包括火災探測器、報警控制器等設備。
• 火災報警系統應與中控室的其他系統進行聯動，如自動滅火系統、通風系統等，以提高火災應對能力。

五、安全要求

1、門禁系統：

• 中控室應設置門禁系統，以限制非授權人員的進入。門禁系統可以采用刷卡、指紋識別等方式進行身份驗證。
• 門禁系統應與中控室的監控系統進行聯動，以便及時發現異常情況。

2、監控系統：

• 中控室應安裝監控系統，對室內的情況進行實時監控。監控系統應包括攝像頭、錄像機等設備。
• 監控系統應具備錄像存儲、遠程監控等功能，以便在需要時進行查看和分析。

3、緊急按鈕：

• 中控室應設置緊急按鈕，以便在緊急情況下能夠及時發出警報并采取相應的措施。緊急按鈕應安裝在明顯位置，易于操作。

六、設備要求

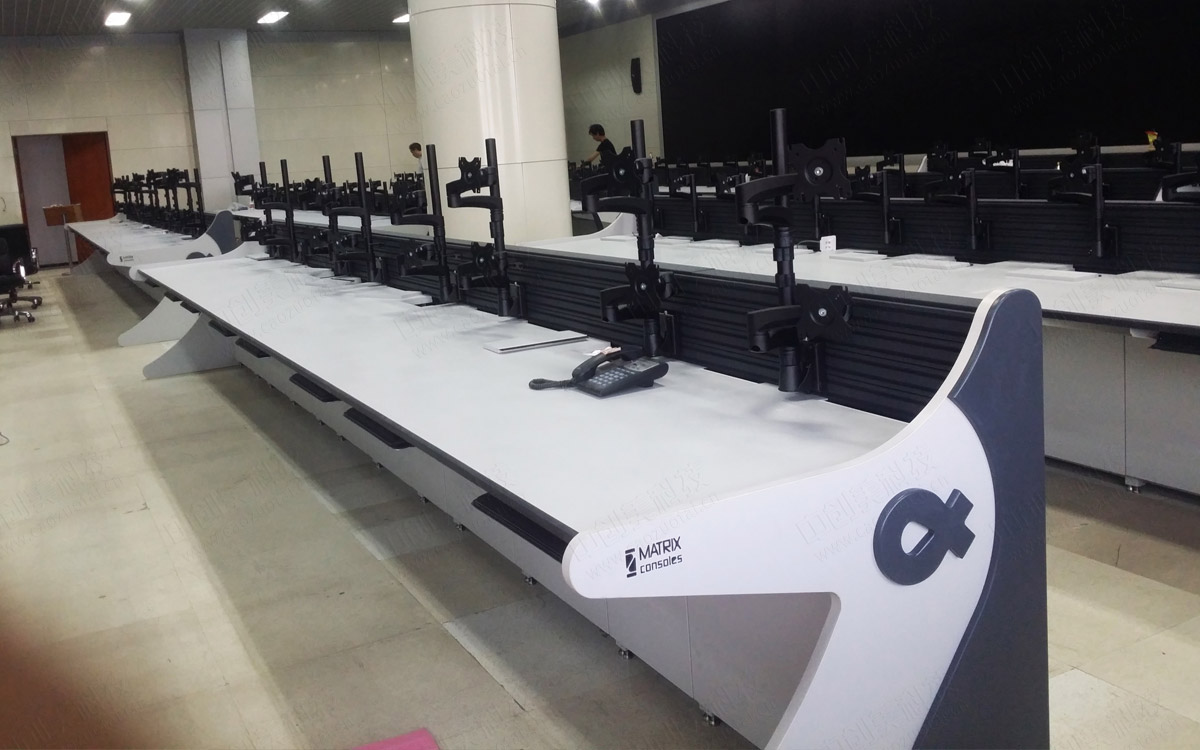

1、控制臺：

• 控制臺應根據操作人員的需求進行設計，具備良好的人機工程學性能。控制臺應包括顯示器支架、鍵盤托盤、鼠標托盤等設備。
• 控制臺的材質應堅固耐用，表面應進行防腐、防銹處理。
• 推薦采用中創美生產的專用于中控室的中創美控制臺。

2、顯示屏：

• 顯示屏應根據中控室的控制需求進行選擇，具備高分辨率、高亮度、高對比度等特點。顯示屏可以采用液晶顯示屏、LED 顯示屏等類型。
• 顯示屏的尺寸應根據觀看距離和顯示內容進行選擇，一般來說，觀看距離越遠，顯示屏尺寸應越大。

3、服務器機柜：

• 服務器機柜應具備良好的散熱性能和防護性能，以確保服務器的正常運行。服務器機柜可以采用標準機柜、定制機柜等類型。
• 服務器機柜的尺寸應根據服務器的數量和尺寸進行選擇，一般來說，服務器數量越多，機柜尺寸應越大。

4、通信設備：

• 中控室應配備必要的通信設備，如電話、對講機、視頻會議系統等。通信設備應具備良好的音質和穩定性，以確保通信暢通。
• 通信設備的數量應根據操作人員的需求進行選擇，一般來說，操作人員數量越多，通信設備數量應越多。

總之，中控室的設計標準應綜合考慮空間布局、環境要求、電氣要求、消防要求、安全要求和設備要求等方面，以確保中控室能夠滿足工程指揮中心等場所的實際需求。
